解决方案类型1-直线气流型

ENGLISH

⮝

类型1-直线气流型

高效去除微细液体

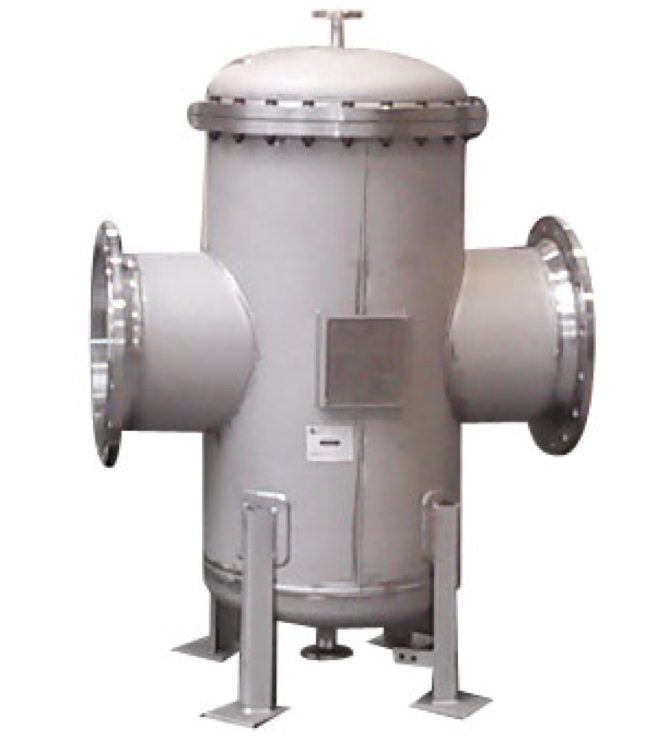

I 型在管分离器是一种单级直线状气流容器，可根据去除效率、液体载荷情况，安装若干叶片式分离器，并可安装聚结垫，以提高细小液滴的去除效率或优化气体分流。

气流直接流经分离器后，液体收集在底部的储槽部分，然后通过管道排到容器底部。可以使用法兰盘头式结构打开容器，方便检修。

清洗系统

在管分离器可以配备清洗系统，用于需要在线清洗的服务。上图显示了一个典型的上游接管布置，覆盖整个分离器表面。根据流程需要，清洗系统可以连续或间断运行。

设计代码

I 型在管分离器设计编码依据：

其他设计规则依据特殊要求应用。

性能数据

在管分离器的除尘效率通常为 10-20µm、99.9%。如使用了聚结垫，去除效率将提高。

压力损失通常非常低，取决于内件的选择。

详细信息

有关更详细的技术信息，请见下载区技术手册 EST-TB.02，第 2、3、5 页及以下。
